HTD Manifold Drucksensoren

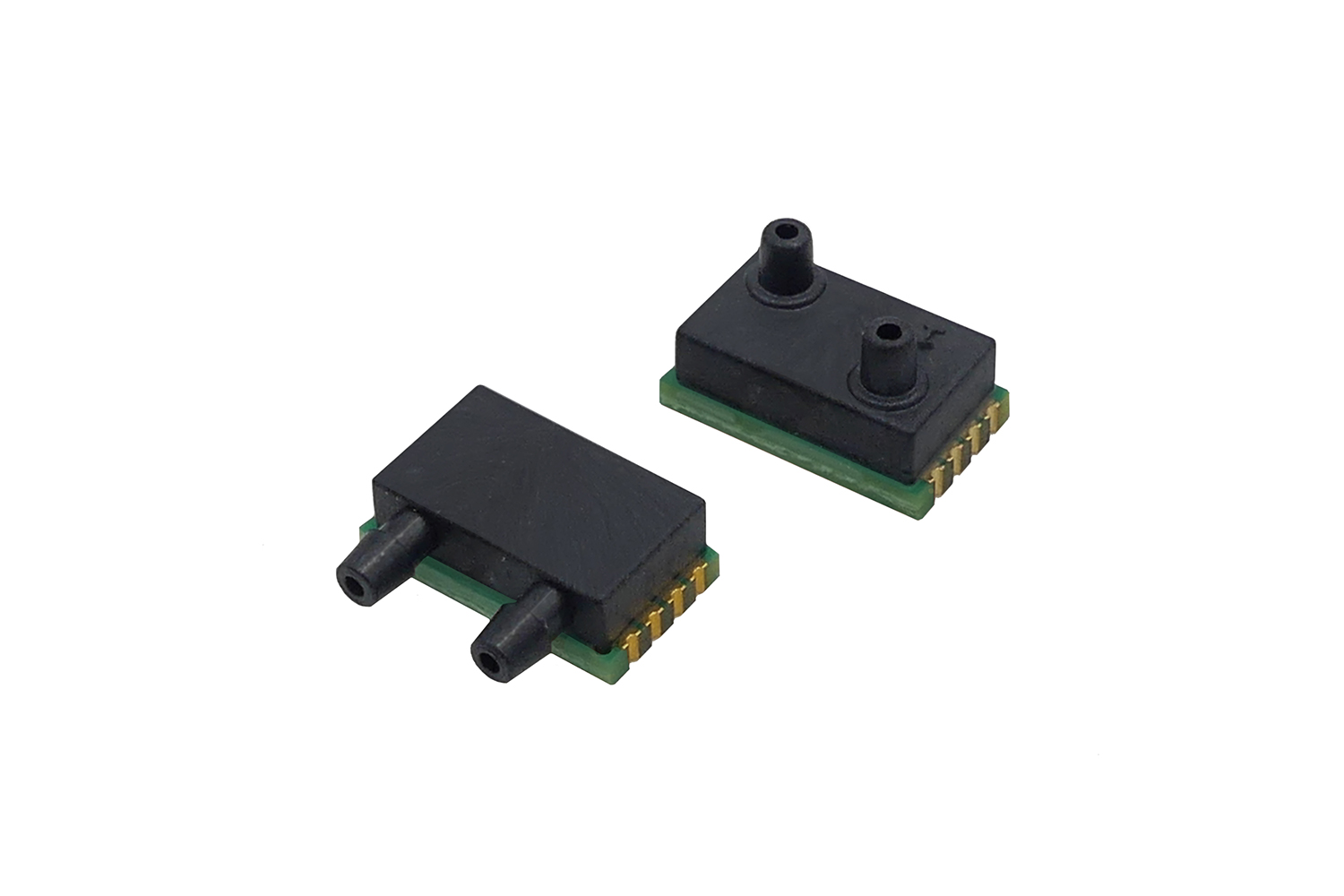

First Sensor erweitert seine Plattform piezoresistiver Differenzdrucksensoren der HTD-Serie ab 1 mbar um Messbereiche bis 10 bar. Zusätzlich zum sehr kleinen und flachen Manifoldgehäuse mit einer Grundfläche von 8 x 13 mm, das sich hervorragend für den platzsparenden Einbau in Mehrfachverteilern eignet, bietet die HTD-Serie ab sofort eine SMD-Gehäusebauform mit seitlichen Druckanschlüssen. Das neue Gehäuse verfügt über Barbed-Druckanschlüsse für den sicheren Schlauchanschluss auch für höhere Drücke.

Eine Hauptanwendung der HTD-Sensoren ist die Differenzdruckmessung über einem Strömungselement (z. B. Blende oder Laminar-Flow-Element) zur Bestimmung des Volumendurchflusses. Der Differenzdrucksensor misst dabei in einem Nebenzweig (Bypass) zur Hauptströmungsleitung. Typische Beispiele finden sich in der Medizintechnik (Beatmungsgeräte, Anästhesiegeräte, CPAP, Spirometer, Sauerstoffkonzentratoren), Klimatechnik (Volumenstromregler, Filterüberwachung, Brennersteuerung), Messtechnik sowie industriellen Steuerungs- und Regelungstechnik.

Die HTD-Differenzdrucksensoren verfügen über eine SPI-Schnittstelle mit 15 Bit Auflösung und sowie ein analoges Ausgangssignal. Mit ihrer 3 V oder 5 V-Spannungsversorgung und ihrem geringen Stromverbrauch eignen sich die HTD-Miniaturdrucksensoren für batteriebetriebene Anwendungen in mobilen und tragbaren Geräten. Für Bestückungsautomaten in der Großserienfertigung können die HTD-Sensoren optional als Blistergurte auf Rollen (Tape and Reel) geliefert werden. Die Sensoren sind temperaturkompensiert von 0…70 °C und liefern zusätzlich zum Druckwert einen Temperaturmesswert.

• Druckbereiche ab 1 mbar bis 10 bar
• Gehäuse mit seitlichen Druckanschlüssen und für die Manifold-Montage
• SPI-Schnittstelle mit 15 Bit Auflösung
• 3 V oder 5 V-Spannungsversorgung
